DIN11系列超大5A電流信號隔離變送器（鋁合金外殼）
主要特性:
>> 精度、線性度誤差等級： 0.2、0.5級
>> 4-20mA/0-5V/0-10V等標準信號輸入
>> 0-3A/0-5A等電流信號輸出
>> 0~1V(max 5A)/0~10V/0-24V(max 5A) 等電壓信號輸出
>> 信號輸入/信號輸出 3000VDC隔離
>> 輔助電源：24V直流單電源供電
>> 輔助電源與輸出信號不隔離
>> 螺絲固定安裝，插拔式接線端子
>> 尺寸：120 x 105 x 29mm
>> 工業級溫度范圍: - 45 ~ + 85 ℃
應用：
>> 工業現場信號隔離與放大
>> 電流信號放大或電壓信號驅動能力加強
>> 電磁閥、比例閥門線性驅動器
>> 電磁開關線性控制器
>> 電磁驅動線圈或大功率負載
>> 地線干擾抑制

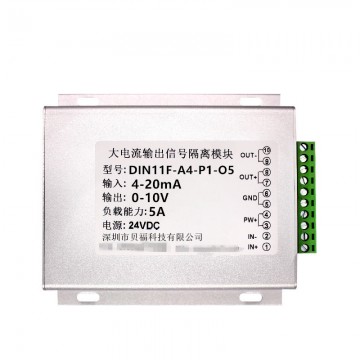

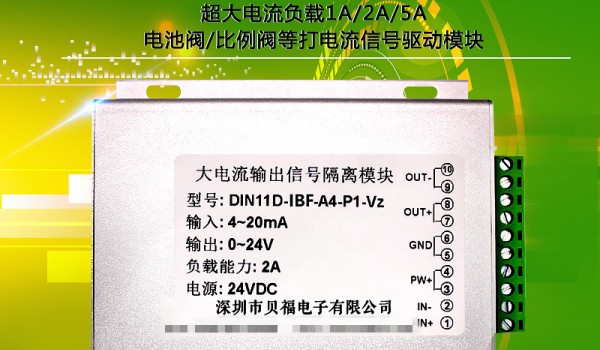

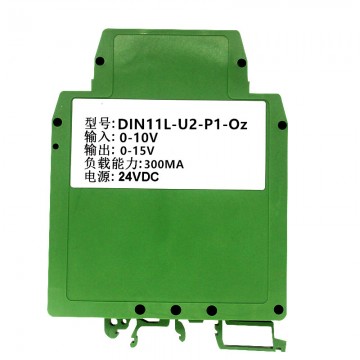

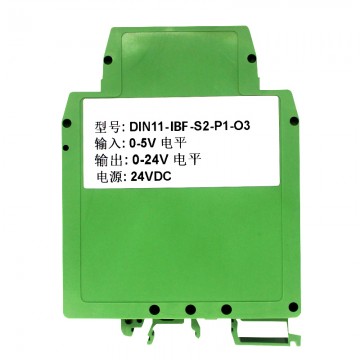

圖1 模塊外觀圖
產品選型表：
DIN11F IBF - V(A)□ - P□ – V(A)□
|
輸入信號 |
供電電源 |
輸出信號 |
|||||||
|
電壓 |
代碼 |
電流 |
代碼 |
Power |
代碼 |
電流 |
代碼 |
電壓 |
代碼 |
|
0-5V |
V1 |
0-1mA |
A1 |
24VDC |
P1 |
0-20mA |
A3 |
0~5V |
V1 |
|
0-10V |
V2 |
0-10mA |
A2 |
|
|
4-20mA |
A4 |
0-10V |
V2 |
|
0-75mV |
V3 |
0-20ma |
A3 |
|
|
用戶自定義 |
Az |
1-5V |
V6 |
|
0-2.5V |
V4 |
4-20mA |
A4 |
|
|
|
|
用戶自定義 |
Vz |
|
用戶自定義 |
Vz |
用戶自定義 |
Az |
|
|
|
|
|
|
注：定貨時請告知輸出負載電阻的大小。
|
輸入?yún)?shù) |
|
輸出參數 |
|||||
|
輸入項目 |
輸入阻抗 |
電源損耗 |
輸入過載能力 |
輸出項目 |
輸出參數 |
響應時間 |
|
|
0-5V |
﹥300KΩ |
<1W |
1.2倍額定：連續 |
0-15V |
20mA MAX |
≤100mS |
|
|
0-10V |
0-24V |
||||||
|
0-1mA |
1K` |
0-30V |
|||||
|
0-10mA |
TYP：250Ω 可自設定 |
0-100mA |
用戶要提供負載能力 |
||||
|
0-20mA |
0-200mA |
||||||
|
4-20mA |
0-500mA |
||||||
引腳定義：
|
引腳 |
名 稱 |
描 述 |
引腳 |
名 稱 |
描 述 |
|
1 |
PW+ |
電源正端 |
7 |
IN+ |
模擬信號輸入正端 |
|
2 |
NC |
空腳 |
8 |
IN- |
模擬信號輸入負端 |
|
3 |
GND |
電源負端 |
9 |
NC |
空腳 |
|
4 |
OUT+ |
模擬信號輸出正端 |
10 |
NC |
空腳 |
|
5 |
OUT- |
模擬信號輸出負端 |
11 |
NC |
空腳 |
|
6 |
NC |
空腳 |
12 |
NC |
空腳 |
選型舉例：
例1：輸入信號:0-10V 供電電源:24V 輸出信號:0-5A 負載電阻: 4.8歐姆 型號:DIN11F IBF V2-P1-Az
例2：輸入信號:0-10V 供電電源:12V 輸出信號:0-10V 負載電阻: 2歐姆 型號:DIN11F IBF V2-P2-V2
例3：輸入信號:0-3V 供電電源:24V 輸出信號:0-24V 負載電阻: 4.8歐姆 型號:DIN11F IBF Vz-P1-Vz
通用參數
|
參數名稱 |
測試條件 |
最小 |
典型值 |
最大 |
單位 |
|
隔離 |
信號輸入與信號輸出之間隔離，輔助電源與輸出信號不隔離 |
||||
|
隔離耐壓 |
50Hz，1分鐘,漏電流1mA |
|
3000 |
|
VDC |
|
耐沖擊電壓 |
3.5KV， 1.2/50us(峰值) |
||||
|
工作溫度 |
|
-45 |
|
+85 |
℃ |
|
工作濕度 |
無凝露 |
10 |
|
90 |
% |
|
存儲溫度 |
|
-45 |
|
+85 |
℃ |
|
存儲濕度 |
|
10 |
|
95 |
℃ |
