輸出功率：

0.1-2W

隔離電壓：

6000VAC

封裝方式：

SIP7

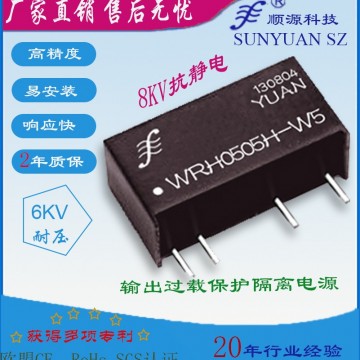

電力負荷用電管理終端8KV抗靜電6KV高隔離穩壓短路保護電源模塊

產品參數
?輸出功率 ：0.1-2W
?標稱輸入電壓/范圍 ：3.3,5,12,15,24VDC/±5%
?標稱輸出電壓 ：3.3,5,9,12,15VDC
?隔離電壓/輸出精度 ： 6000VAC/±2%
?封裝/抗靜電 ：SIP7/8KV抗靜電
?紋波/噪音 ：50mVp-p
?效率 ：70%~80%
?工作溫度 ：-40°C~85°C

電氣特性
以下數據除特殊說明外,均是在 TA=25° C, 標稱輸入電壓, 額定輸出電流時測得.

輸入特性
?電壓范圍 +/- 5%
?濾波 陶瓷電容
?隔離特性 額定電壓 6000 VAC
?泄漏電流 1 mA
?電阻 109 Ohm
?電容 60 pF type.

輸出特性
?靜電等級 ≥8000V
?電壓精度 +/- 2 %. typ
?( 20 MHz BW) 紋波及噪音 50mV p-p, max.
?可持續短路時間 >30 秒，具有自恢復過載短路保護功能
?線性電壓校準 +/- 0,5 % max., (3.3 VDC output +/- 1 % max )
?負載電壓校準 +/- 0,5 % typ., +/- 1 % max. (No load to full load)
?溫度系數 +/- 0,02 % / °C

一般特性
?效率 60% to 80%
?開關頻率 80KHz, typ.

環境特性
?工作溫度(環境) - 40° C to + 85° C
?存儲溫度 - 55 °C to + 125 °C 降低定額值 見溫度特性曲線圖
?濕度 ≤ 90 %, 非壓縮
?冷卻方式 自然空冷
?體積特性 SIP
?封裝尺寸 19.50 x 9.80 x 12.50 mm 0.77 x 0.39x 0.49 英寸
